1、儀器工作條件地下內相對濕度：≤90%（30℃～50℃）；地下內 工作溫度：-20℃～45℃。

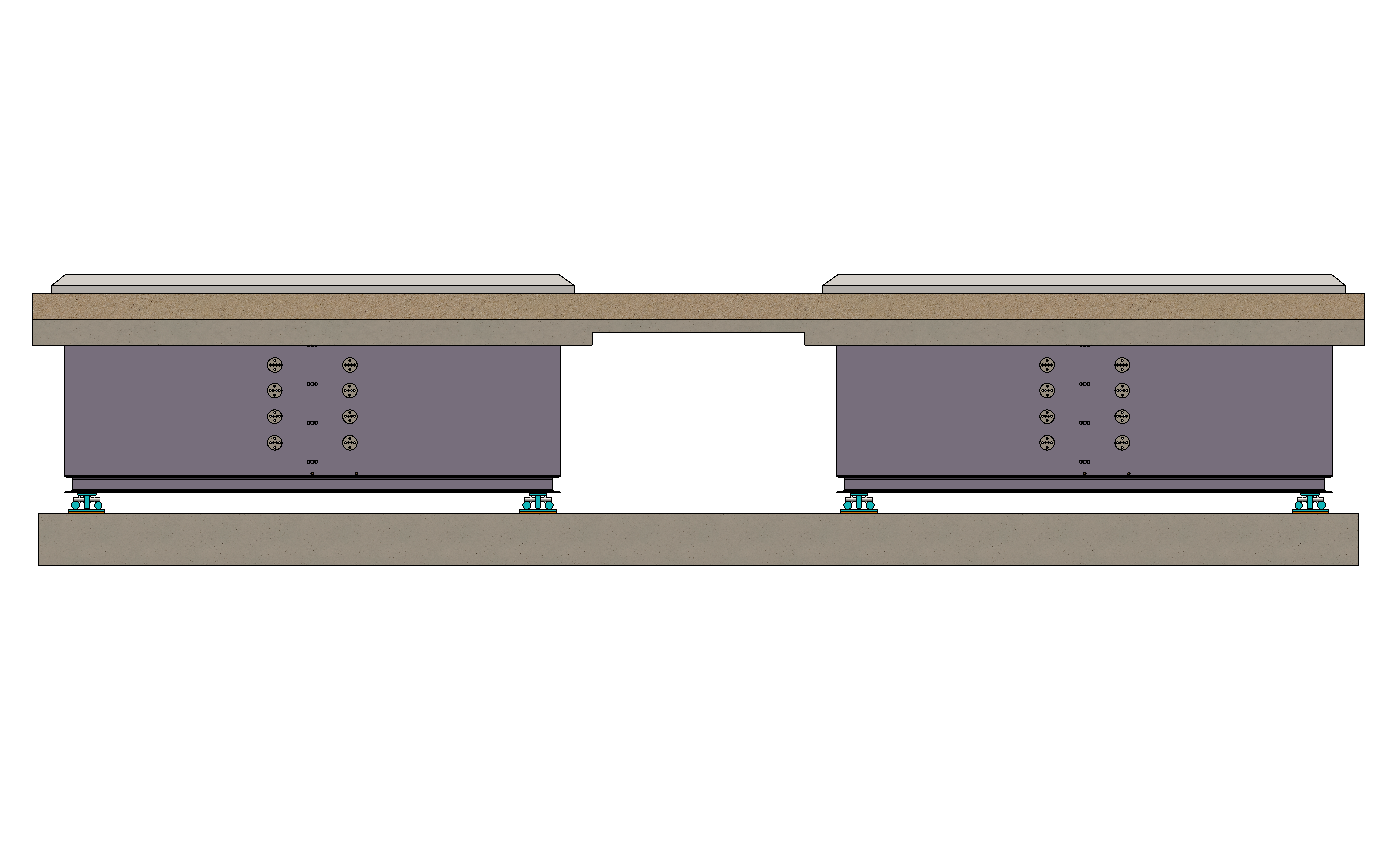

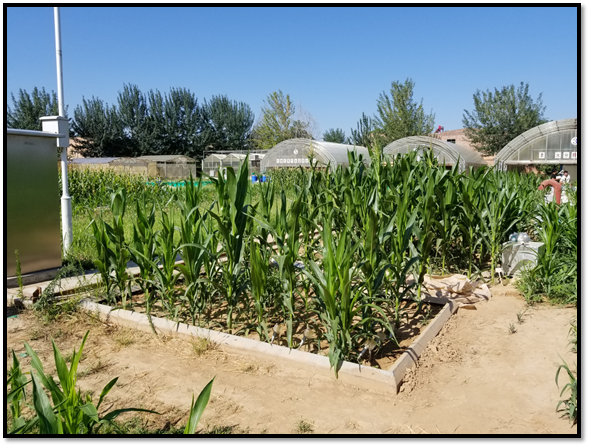

2、四套一體式蒸滲儀系統由土箱及稱重平臺構成，總長 8m，寬5m，深 1.5m；單套蒸滲儀土箱及稱重平臺長 3.8m，寬 2.3m，深 1.5m； 反濾層厚 0.3m，總深度 1.5m，邊界尺寸誤差不大于 5mm，共 4 套。其中鋼結構部分采用噴砂噴漆防腐處理，增強抗氧化性，其中材質選用Q235國標鋼材；取土為擾動土。
3、大田土壤監測系統的土壤傳感器采用使用時域透射測量技術(TDT)和自主專利的天線技術監測土體水分及土體溫度；陸地水面蒸發 監測系統：監測方式：稱重式蒸發皿測量，與蒸滲儀同步時間測量及記錄蒸發量；棵間蒸發監測系統使用迷你蒸滲儀進行測量，定期取大田無植被土樣更換蒸滲儀土體，放置于主蒸滲儀相同植被環境下，監測純土體蒸發，參與蒸滲儀數據計算。
4、數據采集與管理系統是所有子系統的數據采集及處理的調控部件，由采集主機進行，同時采集主機將數據緩存，向數據平臺發送數據。監控?cái)?shù)據需要提供數據對外公共接口，保證監控?cái)?shù)據能在客戶指定的網絡數據平臺上存儲、實時查看、統計、匯總、下載等功能。
5、主要的部件與軟件配置
5.1 、土箱及稱重平臺 1 套。
5.2 、稱重系統 1 套。
5.3 、滲漏量監測系統 1 套。
5.4 、地表徑流監測系統 1 套。
5.5 、數據采集與管理系統及數據云平臺 1 套，可共用。
5.6 、遠程傳輸系統 1 套，可共用。
5.7 、土壤水分溫度鹽分監測傳感器 4 套。
5.8 、水勢傳感器監測傳感器 4 套。
5.9 、棵間蒸發系統 1 套；大田土壤墑情監測系統 1 套；陸地水面
蒸發監測系統 1 套；可共用。
5.10 、配套附件及輔料 1 套。
5.11 、提供儀器設備的中文安裝手冊、中文操作手冊、中文維修保 養手冊等技術文件，產品合格證、質量保證書和產品軟件（中文）等全 套資料。
6、蒸散量監測系統
監測方式：稱量土體及箱體重量，使用重量換算蒸發水量；稱重模式：直接稱重，單個箱體（套）采用 4 個稱重傳感器綜合監測，四個小區聯動配合監測；稱重量程：60000kg（60t）；分辨率：100g，0.01mm；精度：500g，0.05mm；輸出：內部 RS485 協議或標準 Modbus 協議； 工作環境：溫度-40～+75℃，濕度 0～100%RH；防水等級：IP66；供電方式：AC220V +（或）DC24V，可連接太陽能供電；可由數據采集與管理系統調整數據采集頻率。
7、滲漏量監測系統
監測方式：使用容器收集滲漏水，稱量容器總重量，使用重量換算蒸發水量；稱重模式：直接稱重，采用 1 個 S 型稱重傳感器，帶有自動排水裝置；稱重量程：5kg；分辨率：0.1g；精度：1g；輸出：內部 RS485 協議或標準 Modbus 協議；工作環境：溫度-40-+75℃，濕度 0-100% RH； 可由數據采集與管理系統調整數據采集頻率。
8、地表徑流量監測系統
監測方式：使用容器收集徑流水，稱量容器總重量，使用重量換算 蒸發水量；稱重模式：直接稱重，采用1個S型稱重傳感器，帶有自動排水裝置；稱重量程：5kg；分辨率：0.1g；精度：1g；輸出：內部 RS485 協議或標準 Modbus 協議；工作環境：溫度-40～+75℃，濕度 0～ 100%RH；可由數據采集與管理系統調整數據采集頻率。
9、單套蒸滲儀傳感器布設：①土壤水分溫度電導率傳感器：從距地表 20cm、50cm、80cm、110cm 埋設傳感器，共 4 個探頭；②土壤水勢傳感器：距地表 20cm、50cm、80cm、110cm 埋設傳感器埋設埋設傳感器，共4個探頭；可由數據采集與管理系統調整數據采集頻率。
10、土壤水分、溫度、電導率三參數傳感器一體式：量程：0-100%，-40-80℃，0-23dS/m；分辨率：0.08%，0.1℃，0-7ds/m 內 0.01dS/m；精度：±1～3%，±0.5℃，0-7ds/m 內±5%；輸出：SDI-12；線纜長度： 默認 5 米；密封材料：環氧樹脂；防護等級：IP68；傳感器尺寸：整體厚度1.5cm，探針長度5cm；可由數據采集與管理系統調整數據采集頻率。
11、土壤水勢范圍：-5kPa～-100,000kPa（1.7～6.00pF），分辨率：0.1kPa，準確度：±(讀數的10%+2kPa)@-5kPa～-100kPa，傳感器類型：頻域，帶校準的陶質板；土壤溫度范圍：-40～60℃，分辨率：0.1℃，準確度：±1℃；傳感器類型：熱敏電阻；測量頻率：70MHz；輸出：SDI-12通訊協議；遵循標準：ISO 9001:2015標準下生產；EM ISO/IEC 17050:2010(CE標志)。
12、大田土壤監測系統參數如下：
12.1 、大田土壤墑情監測系統

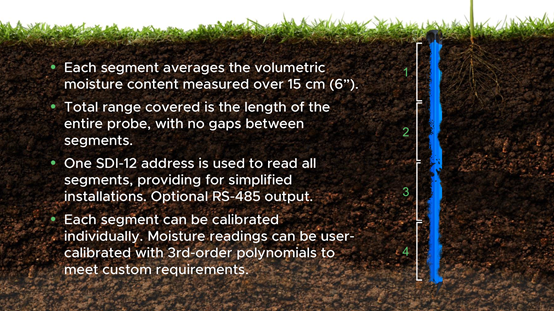

土壤傳感器采用使用時域透射測量技術(TDT)和自主專利的天線技術監測土體水分及土體溫度；傳感器垂直安裝，可以一次測量多個土壤層，每個區域可對 15 厘米(6 英寸)深度的土壤進行平均含水量的測量， 共測量 3 層 0-45cm；安裝方式：直接安裝，不允許擾動大田土體；土壤含水量量程：可輸出 0～100%VWC（體積含水量）；土壤含水量精度：相對誤差≤±2.0%（8%~42%VMC）；土壤溫度量程：-20～70℃， 土壤溫度精度：±0.5℃；穩定時間：通電后<1s；單次采集耗電量：<20mWH；通信方式：數字通信，可支持 RS485/SDI-12；供電方式：6～ 14VDC(18VDCmax)；工作電流：待機＜0.5mA，工作<20mA（<100ms）；傳感器材料：與土壤接觸部分為非金屬材質、不影響土壤化學性質，可在工作壽命期內長期浸泡條件下正常工作，有較高強度，耐酸堿腐蝕， 耐高低溫，低溫凍結時不會出現凍裂；工作環境溫度：-20～70℃；工作環境濕度：0～100％RH；可由數據采集與管理系統調整數據采集頻率。

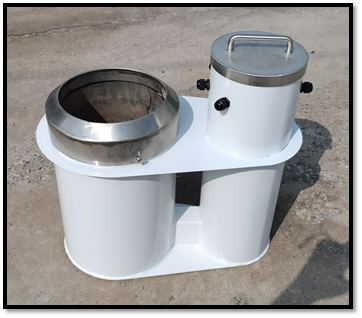

12.2 、陸地水面蒸發監測系統：監測方式：稱重式蒸發皿測量，與 蒸滲儀同步時間測量及記錄蒸發量；監測量程：可連續稱量，自動累計， 具有自動補水功能；蒸發量分辨率：0.001mm；蒸發量精確度：0.01mm；輸出：內部RS485協議或標準Modbus協議；工作環境：溫度-40～+75℃，濕度 0～100%RH；防水等級：IP66；供電方式：AC 220V 或 DC 24V，可連接太陽能供電；可由數據采集與管理系統調整數據采集頻率。
12.3 、棵間蒸發監測系統

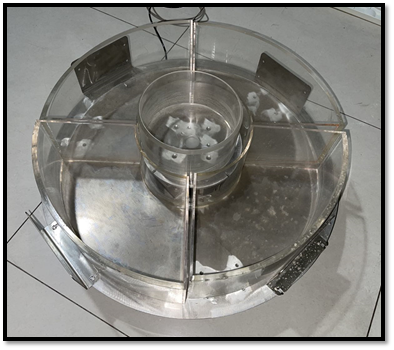

監測方式：使用迷你蒸滲儀進行測量，定期取大田無植被土樣更換蒸滲儀土體，放置于主蒸滲儀相同植被環境下，監測純土體蒸發，參與蒸滲儀數據計算；稱重量程：10kg；分辨率：0.01mm；精度：0.05mm； 輸出：內部 RS485 協議或標準 Modbus 協議；工作環境：溫度-40～+75℃，濕度 0~100%RH；可由數據采集與管理系統調整數據采集頻率。
13、數據采集與管理系統
系統中所有子系統的數據采集及處理都由采集主機進行，同時采集主機將數據緩存，向數據平臺發送數據。主處理器：高性能 CortexM 系列處理器；內部存儲：512M 高可靠性 NorFlash；外部存儲：USB 接口， TF 卡；通信接口：2/3/4G 全網通無線傳輸接口，以太網接口，RS485 接口；可擴展選配模塊：SDI-12 采集模塊，RS485Modbus 采集模塊，模擬量采集模塊，4-20mA 采集模塊，輸入輸出控制模塊等；數據采集：可設置采樣間隔及采集數據類型，采樣間隔1分鐘至4小時可配置；數據下載：本地U盤/TF卡下載，遠程云平臺存儲下載；本地人機界面：液晶顯示，按鍵交互，可查看數據及設備狀態，可進行數據管理；位置及時間：自帶 GPS/北斗，可自動獲得安裝位置，可自動同步時間；工作環境：溫度-30～+75℃，濕度 0～100%RH；供電方式：AC220V 或DC24V，可連接太陽能供電；提供外接數據接口。
14 、蒸滲儀數據采集及控制軟件
云平臺服務中心接收數據，用戶只要能上網，既可瀏覽實時數據；數據傳輸：各種數據以設定的時間間隔（分鐘、每小時、每天）發送到云平臺上；軟件模塊：用戶管理、系統設置、實時數據、多種匯總（小時、日、周、旬、月等）數據走勢（數據圖）、數據報告、歷史數據；數據下載：Excel格式。
15 、系統防護：系統具有的防雷措施，并使各模塊間獨立運行，一塊受損或缺失不影響其他模塊運行。
16 、蒸滲儀上沿需做裙邊保護，且裙邊與蒸滲儀土箱之間采用不銹鋼護邊保護。
17 、提供UPS電源保障，在市電供電斷電36小時內，電源系統能夠保證測定系統的正常工作。
