XHZ-ZS301型稱重式蒸滲儀是我公司在現代電子技術、土壤物理學和微氣候?qū)W等學科領域不斷深入發展的基礎上，為測定被測土壤蒸騰蒸發和水文循環中的下滲、地表徑流等—土壤水轉化而研發生產的一種更系統更綜合的標準試驗設備。其通過對被測土壤（原狀土或擾動土）水文循環的記錄分析，以研究被測植物的耗水規律和SPAC系統中水分運移轉化規律。

設備組成:

系統由蒸滲筒體、稱重平臺、蒸散量監測系統、滲漏量監測系統、土壤水勢監測系統、土壤水分溫度電導率監測系統、氣象監測系統、土壤溶液提取系統、地下水控制（補排水）系統、供電系統、地下室自動排水系統、數據采集及控制系統、數據處理軟件平臺、配套地下室等組成。

技術參數：

地下室內相對濕度：≤90%（30℃～50℃）
地下室內工作溫度：-20℃～45℃
蒸滲筒體、護沿及稱重結構：蒸滲不銹鋼筒體表面積4㎡，深2.8m，筒體為兩段式設計，增加加固圈，防止變形，邊界尺寸誤差不大于5mm。其中不銹鋼筒體采用材質為316不銹鋼，壁厚8mm、底板10mm，預留傳感器安裝孔并配密封裝置；稱重平臺采用碳鋼材質，表面做噴砂噴鋅噴漆防腐處理。

取土方式：每套蒸滲儀中1臺蒸滲儀現場取原狀土，另3臺蒸滲儀原狀土分層回填。
所生產的稱重式土壤蒸滲儀符合國家《企業標準信息公共服務平臺》公示的標準和《蒸滲儀》（T/CHES 72—2022）、《蒸滲儀安裝技術規程》（T/CHES 73—2022）團體標準。
蒸散量監測（稱重）系統：
監測方式：稱量土體及箱體重量，使用重量換算蒸發水量；稱重模式：直接稱重，采用3個稱重傳感器綜合監測；稱重量程：0-25000kg（25t）；分辨率：0.01mm水深；精度：0.1mm水深；顯示屏：分辨率8位數字，輸出：RS-485數字輸出，稱重采樣速率：1秒；輸出：內部RS485協議或標準Modbus協議；工作環境：溫度 -40~+75℃，濕度0~100% RH；防水等級：IP66；供電方式：AC 220V 或 DC 24V，可連接太陽能供電。
地表徑流監測系統：
監測方式：使用容器收集地表徑流，稱量容器總重量，使用重量換算徑流量；稱重模式：直接稱重；分辨率：0.01mm；精度：0.01mm；輸出：內部RS485協議或標準Modbus協議；工作環境：溫度 -40~+75℃，濕度0~100% RH。
滲漏量監測系統：
監測方式：使用容器收集滲漏水，稱量容器總重量，使用重量換算蒸發水量；稱重模式：直接稱重，帶有自動排水裝置；分辨率：0.001mm；精度：0.001mm；輸出：內部RS485協議或標準Modbus協議；工作環境：溫度 -40~+75℃，濕度0~100% RH。
土壤水分溫度電導率傳感器、土壤水勢傳感器、土壤溶液提取系統埋設深度：根據用戶試驗要求分層埋設傳感器，各6層布設。
土壤水分、溫度、電導率三參數傳感器：
傳感器為一體式：量程：0-100%，-40-80℃，0-23 dS/m；分辨率：0.08%，0.1℃，0-7ds/m內0.01 dS/m；精度：±1~3%，±0.5℃，0-7ds/m內±5%；供電電壓：3.6-12 VDC；信號輸出：SDI-12或RS485；協議：MODBUS-RTU協議；供電電壓：12~24V；穩定時間：＜1S；運行環境：-40-85℃；探針材料：防腐特制電極；密封材料：黑色環氧樹脂；防護等級：IP68。
土壤水勢監測系統：
傳感器類型：陶瓷材料；量程：-100kPa~-10kPa；響應時間:200ms；精度：±2kPa；信號輸出：RS485或4~20mA；供電范圍：5~24V DC；功耗：3~5mA；防水等級：IP68；協議：MODBUS-RTU協議。

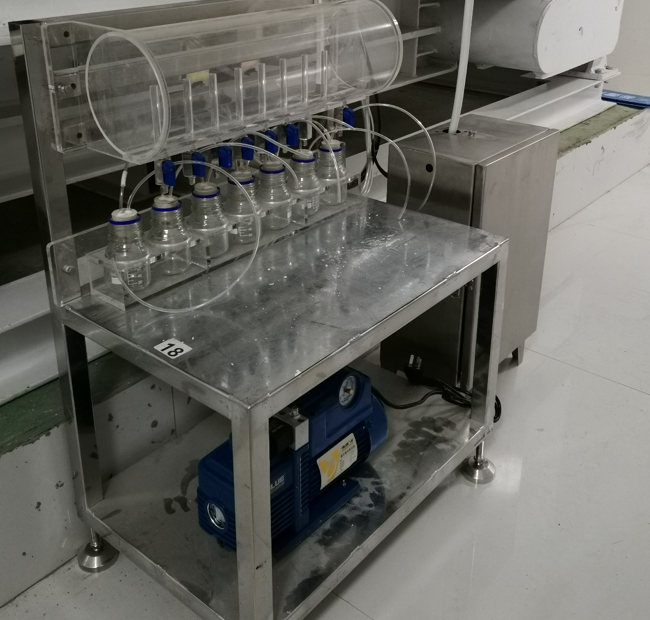

土壤溶液提取系統：
包含陶土頭（用一備一）、取樣瓶、真空泵、溶液提取器、開關閥等；陶土頭：尺寸：Φ20x50mm;硅砂材料，進氣值：0.9bar；真空泵：抽氣速率≥20L/min，極限負壓值≤-0.6MPa；溶液取樣瓶：材質高硼硅，容量100ml；溶液抽取器：可多個點位同時提取，也可單個點位單獨提取。

氣象監測系統:
大氣溫濕度傳感器：濕度量程：0~100%；溫度量程：-40~120℃；準確度：濕度±4.5%，溫度：±0.5℃；供電：DC12~24V；長期穩定性：濕度＜1%/年；溫度：＜0.1℃/年；響應時間：＜10S；輸出信號：RS485。
光照傳感器：量程：0~20萬Lux；供電電源：DC9~24V；靜態電流：＜20mA；響應時間：＜1S；輸出信號：RS485；協議：MODBUS-RTU協議。
稱重式雨量傳感器：分辨率：0.01mm；精度：+/-0.05mm；承雨口徑：Φ200±0.6mm；采集間隔：1~60 mins；通訊方式：本地下載或GPRS通訊。
地下水控制（補排水）系統：包含地下水位管、地下水循環泵、液位平衡杯、儲水桶、自動進排水裝置、電動閥、連通管、水位升降架等組成。潛水蒸發量測量精度：0.01mm，分辨率：0.001mm；水位控制范圍：-1000mm到-2800mm；水位控制精度：±2mm；注水管雙向定量水流；儲水桶：直徑40cm，高80cm；平衡杯：直徑100mm,高200mm；地下水循環泵：流量0.8L/min，工作電壓24v，功率10W；潛水蒸發測量方式：稱重，RS485通訊，雙向控制。
地下室自動排水系統：采用自動水位控制器，水泵自動泵出地下室積水。
供電系統：如有市電供電，在市電AC220V供電斷電72小時內，電源系統能夠保證測定系統的正常工作;如無市電時，采用太陽能供電，可滿足24小時*365天持續記錄數據。
LysdamsV1.0蒸滲儀數據采集與管理系統（數據采集及控制系統）：系統中所有子系統的數據采集及處理都由采集主機進行，同時采集主機將數據緩存，向數據平臺發送數據。主處理器：32位處理器MCU，100MHz；A/D轉換：24位；通道：模擬通道≥16個、脈沖通道≥8個、數字I/O口≥8個；功耗：＜50mA;電壓采集范圍：-2500mV~2500mV;數據內部存儲：4G；外部存儲：USB接口，TF卡本地下載；本地數據接口：RJ45及串口;通訊方式：支持物聯網遠程數據傳輸，以太網、RS232、RS485、GPRS等；主控制模塊與子模塊采樣可靠的RS485、Modbus 等方式進行數據交互；可擴展選配模塊：SDI-12采集模塊，RS485 Modbus 采集模塊，模擬量采集模塊，4-20mA采集模塊，輸入輸出控制模塊等；數據采集：可自由設置采樣間隔及采集數據類型，采樣間隔≥1s；數據下載：本地U盤/TF卡下載，網絡遠程云平臺存儲下載；本地人機界面：觸摸液晶顯示，按鍵人機交互，可查看實時數據及設備狀態，歷史數據瀏覽及導出，曲線報表，可進行數據管理；位置及時間：自帶GPS/北斗，可自動獲得安裝位置，可自動同步時間；工作環境：溫度 -30~+75℃，濕度0~100% RH；供電方式：AC 220V 或 DC12~24V；功耗：＜5W;可連接太陽能供電。
數據處理軟件平臺：云平臺服務中心接收數據，用戶只要能上網，既可瀏覽實時數據；數據傳輸：各種數據以設定的時間間隔（分鐘、每小時、每天）發送到云平臺上，可瀏覽實時數據；軟件模塊：用戶管理、系統設置、實時數據、數據走勢、數據報告、歷史數據；數據下載：Excel格式。

系統防護：系統具有的防雷措施，并使各模塊間獨立運行，一塊受損或缺失不影響其他模塊運行。

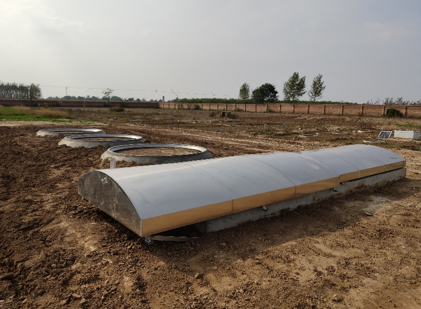

蒸滲儀上沿需做裙邊保護，且裙邊與蒸滲儀不銹鋼筒體之間采用不銹鋼護邊保護。
配套地下室：4臺蒸滲儀共用一個地下室，地下室采用鋼筋混凝土結構，地下室頂比地面低0.7m，地下室做防水處理。室內墻面頂面粉白，地面鋪地板磚，在每臺蒸滲儀周圍布設排水溝并回流到地下室內的集水坑；入口處設有與地面平行滑動的遮雨棚，下有斜梯踏步，地下室布設照明電并布設插座。
